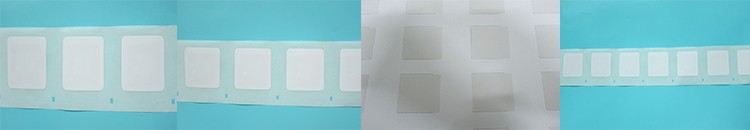

GSJ-T-11100 全自动卷膜贴标机样品图

基本用途：

全自动卷膜贴标机，适用于在空白卷膜上贴上标签或覆盖底标，如电子商标(底标为电子元件，正标为保护膜等，广泛应用于电子行业和文教行业的卷膜贴标

可选配打码机或喷码机到贴标头，可实现在标签上打印生产日期、批号和喷印条码等信息。

可搭配多种包装流水线使用。

产品特点:

◆ 适用范围广，可满足产品宽度20mm～200mm的卷膜(标带)平面贴标，更换覆标机构可满足不平整表面贴标；

◆ 贴标精度高，细分步进电机或伺服电机驱动送标，送标精准；标带绕行纠偏机构设计，保证标签牵引过程中不左右偏移；偏心轮技术应用于牵引机构，牵引标签不打滑，确保出标精准；

◆ 坚固耐用，采用三杆调整机构，充分利用三角形的稳定性，整机坚实耐用；

◆ 稳定性高，松下PLC+松下触摸屏+松下针形电眼+德国劳易测标签电眼组成的高级电控系统，支持设备7×24小时运转；

◆ 调整简单，设计6自由度可调调整座，不同产品之间的转换变得简单、省时；

◆ 智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费；

◆ 触摸屏操作界面，全中文注释和完善的故障提示功能，各种参数调整简单快捷，操作方便；

◆ 功能强大，具有生产计数功能，省电功能，生产数设定提示功能，参数设置保护功能，方便生产管理；

◆ 可选配功能和部件：

①热打码/喷码功能；

②增加贴标装置；

③其他功能（按客户要求订做）。

适用范围:

◆ 适用标签：不干胶标签，不干胶膜，电子监管码，条形码等。

◆ 适用产品：需在平面上贴附标签或膜的膜带或布带。

◆ 应用行业：广泛应用于印刷、文具、食品、电子、包装等行业。

◆ 应用实例：电子商标。

工作原理:

＊核心工作原理：传感器检测到被贴膜需贴标处时，传回信号到贴标控制系统，信号经过PLC处理后，在适当时刻送出标签贴附在产品设定位置上，被贴膜流经覆标装置，标签被覆牢固，一张标签的贴附动作完成。

＊操作过程：牵引好被贴膜—>需贴标位置检测—>贴标—>覆标—>收卷已贴标的卷膜。

技术参数:

以下为标准机型技术参数，其他特殊要求和功能，可量身订做

◆ 适用标签长度：6mm～250mm

◆ 适用标签宽度（底纸宽度）：20mm～150mm

◆ 适用被贴膜宽度：20mm～200mm

◆ 适用标卷外径（mm）：φ350毫米以下均可

◆ 适用标卷内径（mm）：φ76mm

◆ 贴标精度（mm）：±1mm

◆ 出标速度（m/min）：步进：19m/min    伺服：25m/min

◆ 贴标速度（pcs/min) ：步进：40～150pcs/min    伺服：50～200pcs/min

◆ 输送速度（m/min）：步进：5～19m/min    伺服：5～25m/min

◆ 重量（kg）：约150kg

◆ 频率（HZ）：50HZ

◆ 电压（V）：220V

◆ 功率（W）：500W(牵引步进)    950W(牵引伺服)

◆ 设备外形尺寸（mm）（长×宽×高）：1550mm×720mm×1350mm
