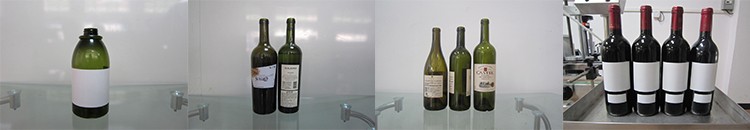

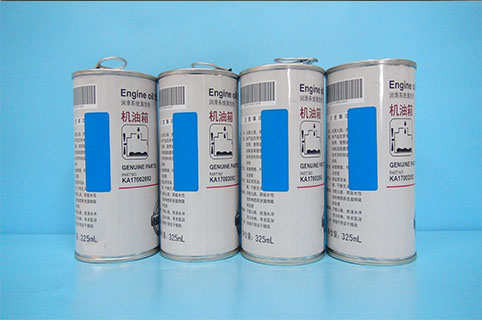

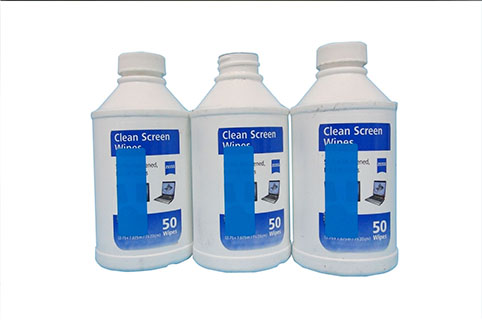

GSJ-T-21200 全自动定位式立式圆瓶贴标机样品图

基本用途:

全自动定位式立式圆瓶贴标机是一款圆瓶贴标机设备，专用于圆瓶类贴标签，可贴单标和双标，正背双标间距可灵活调整；具备锥形瓶贴标功能；选配圆周定位检测装置，可实现在圆周面指定位置贴标。

适用范围:

◆ 适用标签：不干胶标签/不干胶膜等。

◆适用产品：直径40mm~90mm之间的圆瓶。

◆应用行业：广泛应用于医药、食品、玩具、日化等行业。

工作过程:

＊核心工作原理：放产品到输送带，进入分瓶机构，分瓶机构将产品分开后，传感器检测到产品经过，传回信号到贴标控制系统，在适当位置控制系统控制相应电机送出标签并贴附在产品待贴标位置上，同时覆标，一张标签的贴附动作完成。

＊操作过程：放产品输送带（可接流水线）—>产品输送—>产品分距—>产品检测—>产品定位—>贴标并覆标—>收集已贴标产品。

技术参数：

以下为标准机型技术参数，其他特殊要求和功能，可量身订做

◆  适用标签长度（mm）：20mm～290mm

◆  适用标签宽度（底纸宽度/mm） ：20mm～160mm

◆  适用产品直径（针对圆瓶）及高度：直径：φ25mm～φ90mm

高度：25mm～300mm

◆  适用标卷外径（mm）：φ280mm

◆  适用标卷内径（mm）：φ76mm

◆  贴标精度（mm）：±1mm

◆  出标速度（m/min）：步进：5～19m/min

伺服：5～25m/min

◆  贴标速度（pcs/min）：步进：25～50pcs/min

伺服：30～60pcs/min

◆  输送速度（m/min）：5～25m/min

◆  重量（kg）：约185kg

◆  频率（HZ）：50HZ

◆  电压（V）：220V

◆  功率（W）：570W（牵引步进）

980W（牵引伺服）

◆  设备外形尺寸（mm）（长×宽×高）：1950mm×1200mm×1530mm

◆  气压（Mpa）：0.4～0.6Mpa

功能特点:

◆ 调整简单，配置前后、左右和上下方向、平面倾角、垂直面倾角调整座，不同瓶形切换无死角，调整简单快捷；

◆自动分瓶，采用星形轮分瓶机构，有效消除瓶子本身误差引起的分瓶不顺畅，提高稳定性；

◆ 触摸屏控制，人机交互界面具备操作教导功能，参数修改直观明了，各种功能切换简单；

◆智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，避免浪费标签和漏贴；

◆ 坚固卫生，主要采用不锈钢和高级铝合金制作，质量牢固，符合GMP生产要求；

◆具有自动停机功能，生产计数功能，省电功能（设定时间内无生产时，设备自动转到省电待机状态），生产数设定提示功能，参数设置保护功能（参数设置分权限管理），方便生产管理；

可选配功能：

①热打码/喷码功能；

②自动上料功能（立式送瓶机）；

③自动收料功能（结合产品考虑）；

④增加贴标装置；

⑤无标瓶剔除功能（按客户要求订做）。
