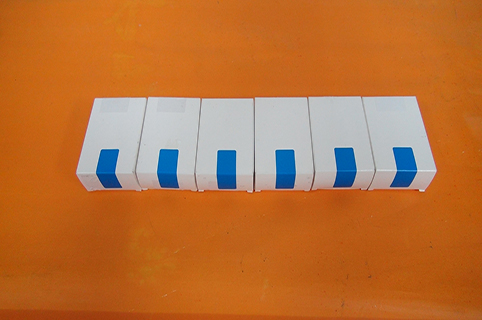

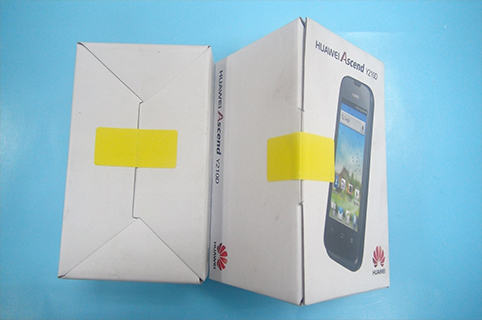

GSJ-T-11600 全自动转角贴标机样品图

一、基本用途

专用于盒子转角贴标，在盒子上平面与侧平面转角贴标，起到防拆开作用。主要应用于扑克、电子产品包装盒及药品包装盒的防拆标签贴标。

全自动转角贴标机可与平面贴标机搭配，形成连续贴标。

二、适用范围

1、适用标签：不干胶标签、不干胶膜、电子监管码、条形码等。

2、适用产品：各类纸盒，如扑克盒、手机包装盒等。

3、应用行业：广泛应用于印刷、食品、日化、电子、医药等行业。

4、应用实例：雀巢盒子防拆贴标、扑克牌纸盒防拆贴标、网卡盒防拆贴标。

三、工作过程

＊核心工作原理：传感器检测到产品经过，传回信号到贴标控制系统，在适当位置控制系统控制电机送出标签并贴附在产品待贴标位置上，产品流经覆标毛刷，标签被刷覆，一张标签的贴附动作完成。

＊操作过程：放产品（接流水线）—>产品输送—>产品检测—>贴标—>毛刷覆标—>收集已贴产品（流入下一段流水线）。

四、技术参数：（以下为标准机型技术参数，其他特殊要求和功能，可量身订做）

◆  适用标签长度（mm）：20mm～100mm

◆  适用标签宽度（底纸宽度/mm）：20mm～130mm

◆  适用产品尺寸（长×宽×高/厚）：长度：20mm～300mm    宽度：50mm～200mm    高度：10mm～100mm

◆  适用标卷外径（mm）：φ280mm

◆  适用标卷内径（mm）：φ76mm

◆  贴标精度（mm）：±1mm

◆  出标速度（m/min）：步进：5～19m/min    伺服：5～25m/min

◆  贴标效率（pcs/min）：步进：50～200pcs/min（与被贴物大小有关）

伺服：60～320pcs/min（与被贴物大小有关）

◆  输送速度（m/min）：调速电机5～20m/min

◆  重量（kg）：约160kg

◆  频率（HZ）：50HZ

◆  电压（V）：220V

◆  功率（W）：1020W（牵引步进）    1470W（牵引伺服）

◆  设备外形尺寸（mm）（长×宽×高）：1700mm×650mm×1550mm

◆  气压（Mpa）：0.4～0.6Mpa

五、功能特点

1、专用于盒子转角贴标，实现盒子上平面和侧平面转角贴标，起防拆作用；

2、速度高，扑克牌转角贴标速度达到180盒/分钟，大大提高生产效率；

3、贴标牢固，不脱落。标签上平面部位，滚轴滚压覆标贴牢，侧平面部分，毛刷抚压贴牢；

4、贴标美观，设置压顶机构，盒子输送稳定性高，贴标、覆标效果好；

5、智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费；

6、稳定性高，松下PLC+松下触摸屏+松下针形电眼+德国劳易测标签电眼组成的高级电控系统，支持设备7×24小时运转；
