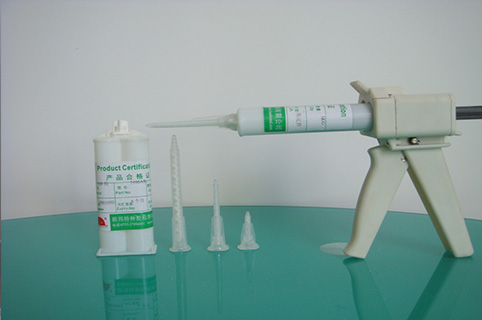

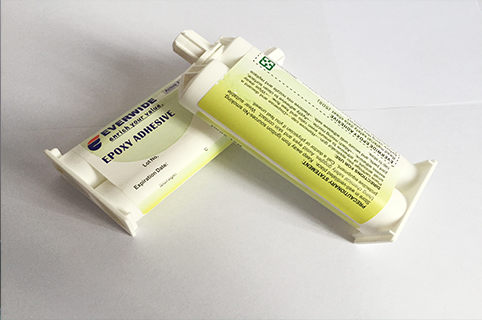

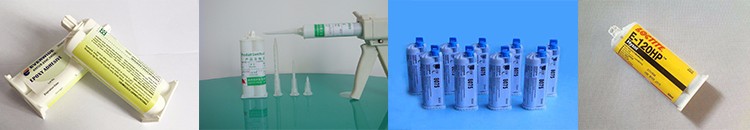

GSJ-T-90005 全自动转盘式四面贴标机样品图
1.基本用途
用于四边形或者椭圆形等规则非圆周面产品周面贴合，如AB胶等。
2.基本配置表
主要机构配置 | 机构名称 | 数量 | 主要使用材料 | 机构名称 | 数量 | 主要使用材料 |
贴标头 | 1套 | 不锈钢、铝合金、亚克力 | 覆标机构 | 1套 | 铝合金、海绵 |
调整座 | 1套 | 铝合金、黄铜、不锈钢 | 旋转转盘 | 1套 | 铝合金、不锈钢 |
触摸屏安装机构 | 1套 | 铝合金、不锈钢 | 旋转治具 | 18套 | 铝合金、不锈钢 |
下料机构 | 1套 | 铝合金、不锈钢 | 电 箱 | 1套 | 铝合金、不锈钢 |
转角覆标机构 | 1套 | 不锈钢、铝合金 |
|
|
|
主要电气配置 | 电气名称 | 数量 | 品牌 | 电气名称 | 数量 | 品牌 |
测标电眼 | 1套 | 德国劳易测透明电眼 | 牵引电机 | 1套 | 台达伺服电机 |
PLC | 1套 | 松下 | 牵引电机驱动器 | 1套 | 台达伺服驱动器 |
测物电眼 | 1套 | 松下神视-嘉准套装 | 转盘电机 | 1套 | 珠江蓝色 |
触摸屏 | 1套 | 维控（彩色） | 输送电机变频器 | 1套 | 台安变频器 |
3.技术参数
设备名称：全自动转盘式四面贴标机
设备型号：GSJ-T-90005
贴标精度：±1mm （不含产品、标签误差)；
贴标速度：约20-60pcs/min（与人工放料速度有关）(建议两个人工上料）（以上产品每分钟可以达到50-60pcs/min)；
适用产品尺寸：根据样品；
适用标签尺寸：根据样标；
整机尺寸：2800mm*1200mm*1500mm(长*宽*高)
适用电源：220V 50/60HZ；
整机重量：约130kg
备注：本机可单独使用，也可接流水线生产。
